迅达科技：通过先进互连解决方案应对客户挑战

在迅达科技 ("TTM"), 我们自豪地展示一项体现我们致力于突破先进互连解决方案边界的里程碑：非对称印制电路板 ("PCB") N+M 技术的开发与交付。正是这样的成就，奠定了我们在人工智能 ("AI") 互连解决方案领域的领导地位。

什么是非对称PCB N+M 技术？

现代电子产品正在不断突破印制电路板的能力极限。随着设备运行速度的加快和性能的增强，如何管理信号在电路板上的传输方式以及电源的分配方式，变得日益复杂，也日益关键。

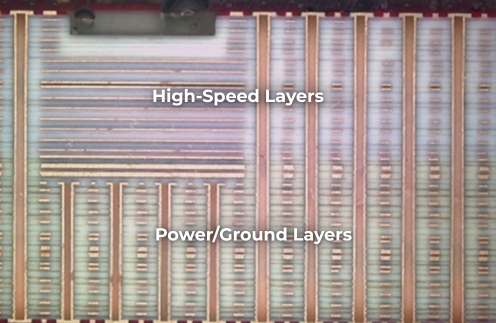

N+M 技术正是 TTM 针对这一挑战给出的解决方案。该技术基于混合非对称架构，一种将电路板划分为不同功能区域的设计方法，N+M 将高速数据传输和电源管理分别分配到不同厚度的独立 PCB 子模块中。通过将这些功能分离，N+M 最大限度地减少了干扰，使每项功能都能发挥最大潜力。

由此带来更纯净、更可靠的信号以及更高效的供电性能，这两点在当今高要求的电子应用中至关重要。

我们致力于解决的核心挑战
AI 基础设施、数据中心和先进网络的快速发展，为印制电路板技术带来了全新的、复杂的需求。这些领域的客户需要能够提供卓越信号完整性和电源性能的解决方案，同时适配不同尺寸的线缆，且在质量、可靠性和可制造性方面不能有丝毫妥协。

TTM 敏锐地洞察到这一需求，并率先与客户开展早期开发工作，采取了果断行动。

TTM如何实现交付
将 N+M 技术推向市场不仅需要技术专长，更需要全公司的协同配合和战略性努力。为此，我们组建了 N+M 专项任务小组。

该团队聚焦于四个关键领域：

• 明确的时间节点： 制定并严格执行明确的项目时间表， 确保客户能够充满信心地进行规划和执行。
• 推动研发试制： 在技术推向市场之前，严格验证其各项性能指标和能力。
• 资本投入： 进行恰当的基础设施和产能投资，以满足客户的长期需求。
• 设计指导： 提供完整详尽的客户设计指南，以提升产品质量、可靠性和性能，确保客户能够无缝导入应用。

最终交付的技术解决方案不仅在技术上具有开创性意义，更具备了面向真实场景、大规模部署的成熟度。

TTM作为首选先进技术合作伙伴的地位

N+M 技术的成功交付进一步印证了客户对我们的认知，TTM 不仅仅是一家印制电路板制造商，更是一个致力于保持在先进互连技术前沿的战略合作伙伴。

这一里程碑也体现了我们更广泛的战略布局，即紧跟塑造电子行业格局的宏观趋势，从 AI 、超大规模数据中心和网络通信，到航空航天及其他领域。通过对 N+M 等技术的持续投入，我们确保 TTM 在未来数年内始终保持创新前沿的领先地位。

展望未来

N+M 技术的开发只是 TTM 持续投入未来的一个缩影。随着客户需求的不断演变和技术变革步伐的加快，我们将始终致力于提供先进解决方案，助力客户始终保持行业领先优势。
